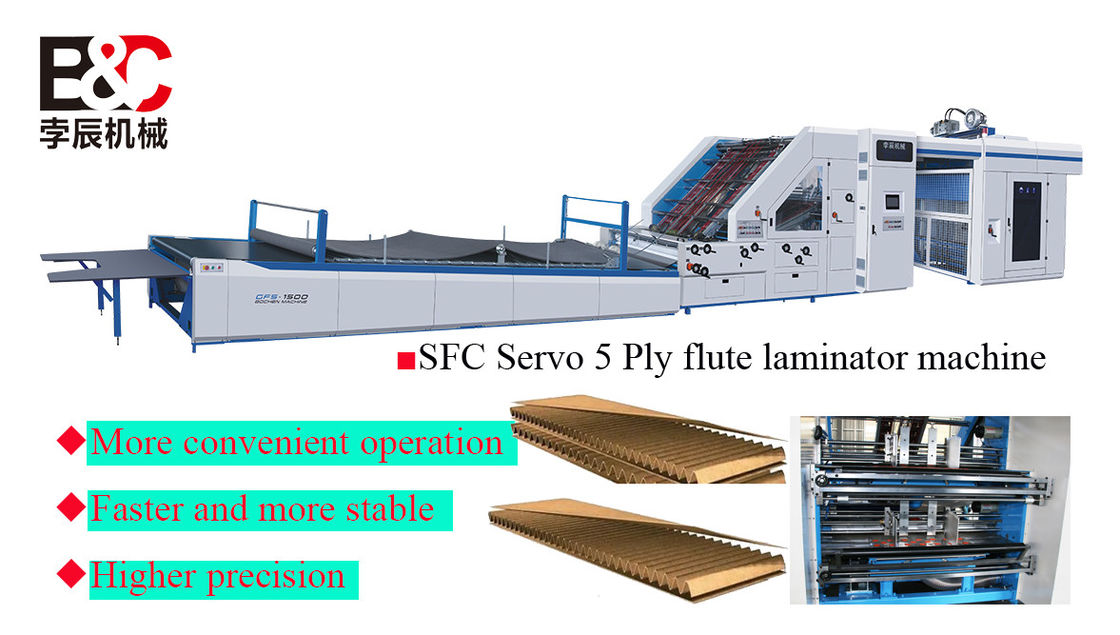

150m/min 5voudige automatische fluitlamineermachine Servo-aanpassing
Prestatie-eigenschappen
● Deze machine kan een combinatie van twee golfplaten en elk type topplaat samen lamineren.
● Het dubbele-gebruiks hefplatform, we kunnen de pre-stacker structuur gebruiken om de pre-stapel papier in het platform te duwen.
● Speciale polyethyleen materialen op het oppervlak van de coatingrol en de drukrol, lijm wordt automatisch afgezet, vrij schrobben.
● Gebruik een circulerend lijmstelsel om het verlies van lijm te verminderen en het lijmhechtings effect te stabiliseren.
● Een-klik aanpassing van de hele machine (gewoon de papiergrootte invoeren).
Twee sets lood rand voedingssysteem, zuigkracht is groter, de stabiliteit is hoger, en de kosten van het gebruik is lager.
Het gebruik van de onderzuigmethode zorgt voor de stabiliteit van het papier bij hoge snelheid.
De diameter van de aniloxrol is 160 mm. In het geval van een hogesnelheidsloop is de rol nog steeds zeer traag en schudt de lijm niet.
De drukrol heeft een diameter van 150 mm. Speciale materialen op het oppervlak, geen lijm, gemakkelijk schoon te maken.
Een transportband met deken zorgt ervoor dat de druk gladder is, beschermt de sterkte van de golfstof.
De machine heeft 7-9 servomotoren, gebruik Siemens PLC en frequentiedrukvormer.
Vervaardiging:
| Modellen |
SFC-1500 |
SFC-1700 |
SFC-1900 |
| Max Sheet |
1500 × 1500 mm |
1700×1700 mm |
1900 × 1900 mm |
| Min-plaat |
360 × 380 mm |
360 × 400 mm |
500 × 500 mm |
| Toppapierdikte |
120-800 g |
120-800 g |
120-800 g |
| Maximale snelheid |
150 m/min |
150 m/min |
150 m/min |
| Fittingprecisie |
± 1 mm |
± 1 mm |
± 1 mm |
| Machinevermogen |
22 kW |
25 kW |
27 kW |
| De dikte van het onderblad |
≤ 10 mm ((A-F golfplaat)
≥ 300 g karton
|
≤ 10 mm ((A-F golfplaat)
≥ 300 g karton
|
≤ 10 mm ((A-F golfplaat)
≥ 300 g karton
|
INLEIDING:
1. Onderdrukking met papier
Beide bodemvoeding delen nemen lood randvoeding, de wielen gebruiken eenrichtingslagers (verminderen de slijtage van rubberen wielen).en G gegolfd niet vervormt.
2. METALEN voor het voeden van bovenste vellen
De voor- en achterzijde van de voeder wordt bestuurd door de servomotor. Na het invoeren van de papiergrootte wordt deze automatisch geplaatst.Zowel het opheffen van het papier als het doorsturen van de zuiger kunnen vrij worden aangepast om ervoor te zorgen dat of dik of dun
Het papier kan snel en soepel worden geleverd.
3. ELECTRISCH Systeem
Met behulp van de man-machine interface en PLC combinatie, alle informatie op het scherm weer te geven.
4. Voorstapel
De breedte van de pre-stacker wordt gecontroleerd door de motor, de grootte van het papier wordt automatisch geplaatst.Het hefplatform voor tweeledig gebruik, kunnen we de pre-stacker structuur gebruiken om de pre-stapel papier in het platform te duwen.En het platform kan worden aangepast rond de werkelijke situatie van de papier stapel.
5. Positiesysteem en lijmroller
Uitgerust met sensoren en servomotor, controle bovenste platen om onafhankelijke compensatie actie te doen om hoge nauwkeurigheid te garanderen.Het ontwerp van de grote roestvrijstalen aniloxrol (160 mm in diameter) is stabiel en zeer efficiënt, gelijkmatig bedekken en het volume van de lijm verminderen.
Gebruik een circulerend lijmsysteem om het lijmverlies te verminderen en het lijmadhesiefect te stabiliseren.
