Fluitlamineermachine voor het lamineeren van karton en gegolfd papier
Prestatie-eigenschappen
1.Lead edge voedingssysteem, Geen voedingsdrukstructuur, beschadigt niet het gegolfde en verbetert de drukweerstand van de
Geaffineerd.
2.Adopt topplaat aligner systeem om hoge nauwkeurigheid te garanderen. Voeding modus kan worden gekozen overlappende schaar of scheiding plaat type.
3.Digitaal ontwerp realiseert automatische aanpassing van het lijmvolume.
4Het ontwerp van de grote aniloxrol van roestvrij staal (160 mm in diameter) is stabiel en zeer efficiënt.
5.Automatische detectie van het bovenste en onderste papier, automatische servocorrectie technologie. Maak het bovenste papier automatisch volgen en passen het onderste papier,en de nauwkeurigheid is hoog.
6.Het dubbele gebruik hefplatform, kunnen we de pre-stacker structuur gebruiken om de pre-stapel papier in het platform duwen. we kunnen ook de stapel papier direct in het platform duwen.
7.Automatische smeerpomp voor alle hoofdlagers zorgen voor een sterke uithoudingsvermogen van de machine, zelfs onder zware werkomstandigheden.
8De multifunktioneel rek van het bodempapier is geschikt voor gebogen rollen.
9Gebruik een circulerend lijmstelsel om het lijmverlies te verminderen en het lijmhechtings effect te stabiliseren.
10.Een klik aanpassing van de hele machine (gewoon de papiergrootte invoeren)
11.Order geheugen functie, één klik om de vorige bestelling over te dragen, handig en snel.
12Videobewaking
Parameter
| Model |
GFS1500 |
GFS1700 |
GFS1900 |
GFS2200 |
| Maximaal papier |
1500*1500 mm |
1700*1700 mm |
1900*1900 mm |
2200*2200 mm |
| Minimaal papier |
360*380 mm |
360 x 400 mm |
500*500 mm |
500*500 mm |
| Dikte van het bovenste vel |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
150-800 g/m2 |
| Dikte van de onderlaag |
Papierdikte ≤ 10 mm |
Papierdikte ≤ 10 mm |
Papierdikte ≤ 10 mm |
Papierdikte ≤ 10 mm |
| Werksnelheid |
200 m/min |
200 m/min |
200 m/min |
200 m/min |
| Precisiteit |
± 0,8 mm |
± 0,8 mm |
± 0,8 mm |
± 0,8 mm |
| Totaal vermogen |
22 kW |
22 kW |
24 kW |
24 kW |
| Afmeting |
15000*2400*2520 mm |
15300*2600*2520 mm |
15500*2800*2520 mm |
15700*3100*2520 mm |
| Gewicht |
8000 kg |
8600 kg |
9000 kg |
9600 kg |
INLEIDING:
1. Onderdrukking met papier
Geen voedingsdrukstructuur beschadigt het golfmateriaal en verhoogt de drukweerstand van het golfmateriaal.De wielen gebruiken eenrichtingslagers (verminder slijtage van rubberen wielen)De brede rubberen wielen zorgen ervoor dat de E-, F- en G-gegolfde niet vervormt.

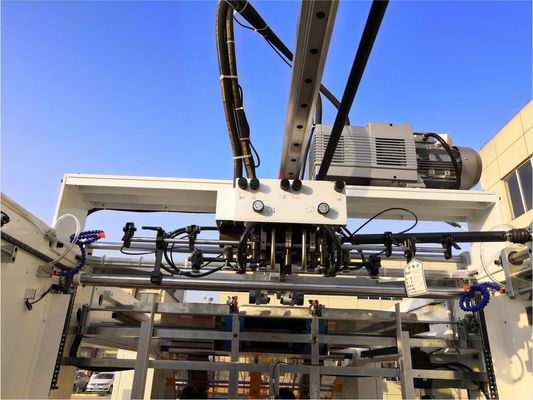

2. METALEN voor het voeden van bovenste vellen
De voor- en achterzijde van de voeder worden bestuurd door de servomotor. Na het invoeren van de papiergrootte, zal het automatisch worden geplaatst.Voedingsmodus kan overlappingsplaat of scheidingsplaatsoort kiezen. Adopteert top sheet aligner systeem om hoge nauwkeurigheid te garanderen.
3. ELECTRISCH Systeem
Met behulp van de man-machine interface en PLC combinatie, alle informatie op het scherm weer te geven.
Bestelgeheugen functie, één klik om de vorige bestelling over te dragen, handig en snel.
4. Voorstapel
Pre-stapel stapel papier onder de voorwaarde van non-stop, verbetering van de efficiëntie.
De breedte van de stapler wordt door de motor geregeld, de grootte van het papier wordt automatisch geplaatst.we kunnen de pre-stacker structuur gebruiken om de pre -stapel papier in het platform duwenWe kunnen ook de stapel papier rechtstreeks in het platform duwen en het platform kan worden aangepast aan de werkelijke situatie van de stapel papier.
5. Positiesysteem en lijmroller
Uitgerust met sensoren en servomotor, controle topplaten om onafhankelijke compensatieactie te doen om hoge nauwkeurigheid te garanderen.Het ontwerp van de grote roestvrijstalen aniloxrol (160 mm in diameter) is stabiel en zeer efficiënt, gelijkmatig bedekken en lijm besparen.
Digitaal ontwerp realiseert automatische aanpassing van het lijmvolume. Automatische aanpassing van de kloof van de lijmrol (automatisch volgens de dikte van de bodemplaat).
6. Automatisch smeersysteem
Het lager moet regelmatig worden gesmeerd om de levensduur van het lager te verlengen en de kosten te besparen.
