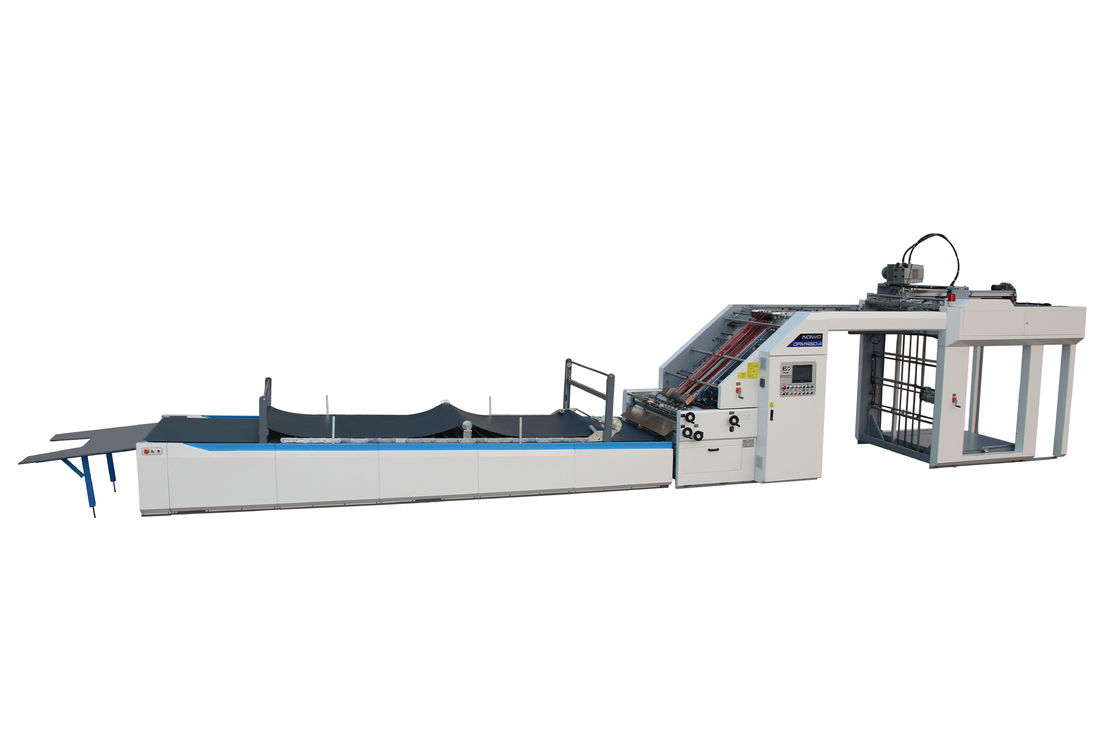

Automatische fluitlamineermachine Litolamineermachine Montagemachine GFM-1200

Automatische fluitlamineermachine litholamineermachine montage machine GFM-1200

1. Productbeschrijving

1.1 Functie:

Het papier kan worden gelamineerd met karton om de sterkte en dikte van het materiaal of speciale effecten te vergroten.reclameborden en andere doeleinden.

1.2 Structuur:

A. Upper Paper Feeder: Het kan stapels van 120-800 gram papier van bovenaf sturen.

B. Onderste voeding: het kan 0,5 tot 10 mm karton van onderuit sturen.

C. Lijmmechanisme: het gelegde water kan op het gevoerde papier worden aangebracht.

D. Regulerende organisatie - past de twee papieren aan de vastgestelde toleranties.

E. Drukconveyor... drukt het bijgevoegde papier en brengt het naar de leveringsafdeling.

1.3 Beginselen:

Het bovenste papier wordt door de bovenste papiervoeder naar de startdetector van het positioneringsmechanisme voor detectie gestuurd; vervolgens wordt het onderste papier naar buiten gestuurd;nadat het onderpapier is bekleed met lijm op het lijmwiel, het bovenste papier en het onderste papier worden respectievelijk naar het papier geleid Synchrone detectoren aan beide zijden, na de detectie,de controller berekent de foutwaarde van het papier en het bodempapier, en het servocompensatieapparaat aan beide zijden van het papier compenseert het papier naar een vooraf bepaalde plaats voor splitsing en onderdrukt vervolgens het vervoer.De machine drukt het papier en brengt het naar de aflevermachine om het eindproduct op te halen.

1.4 toepasselijke materialen:

Plakpapier --- dun papier van 120 ~ 800 g/m, karton.

Onderpapier---0,5~10 m/m karton, enkelzijdig karton, meerlagig gegolfd papier, parelpapier, honingraatpapier, styrofoampapier.

Kleefstof - hars, enz., pH-waarde tussen 6 ~ 8, kan op de lijm worden aangebracht.

Structurele kenmerken:

Het adopteren van's werelds toonaangevende transmissie-controlesysteem, hoeft alleen om in te voeren papierformaat systeem auto-tuning.

Geautomatiseerde hogesnelheidsinstallatie, tot 150 m/min.

Chuanliu-type luchttoevoerkop, met vier sets voorstuiters en vier sets zuigstukken.Feed Block maakt gebruik van laagstapel karton, dat het papier op de pallet kan passen,en kan track-assisted pre-stacker installeren Gebruik meerdere sets van elektrische ogen om de vooruit positie van de bodemlijn te weten, en laat de servomotor aan beide zijden van het papier zelfstandig draaien om de bovenste en onderste papierlijning te compenseren, wat nauwkeurig en soepel is.

Volledig functionerend elektronisch besturingssysteem, met behulp van mens-machine-interface en PLC-programma-modelweergave, kan automatisch de bedrijfsomstandigheden en werkregisters detecteren.

Een automatisch lijmopvullingssysteem kan automatisch verloren lijm compenseren en samenwerken met het recyclen van lijm.

Vervaardiging:

INLEIDING:

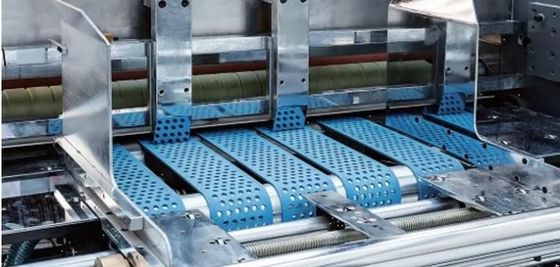

1. Onderdrukking met papier

Gebruik geïmporteerd servomotor elektrisch besturingssysteem, met Japan NITTA zuigkracht
band voor het maken van een zuigkrachtomvormer, en band schoongemaakt door een waterrol; gepatenteerd
de technologie om ervoor te zorgen dat golfpapier en karton soepel en eenvoudig worden gebruikt.

2. METALEN voor het voeden van bovenste vellen

Zowel het opheffen van het papier als het voedingsstuk van de hogesnelheidsauto-geïntegreerde voeder kunnen vrij worden aangepast aan zowel dun als dik papier.Zorg ervoor dat het bovenste voedingspapier snel en soepel loopt.

3. ELECTRISCH Systeem

Deze machine is ontworpen in overeenstemming met de Europese CE-voorschriften en zorgt voor de stabiliteit van de machine, een hoog rendement en een laag aantal storingen.zoals een waarschuwing, foutdetectie, storingen en bedrijfssnelheid, enz. op het scherm in één oogopslag.

4. Voorstapel

Het pre-stapel systeem met een vooraf ingestelde functie kan via het touchscreen worden ingesteld op papiergrootte en automatisch worden georiënteerd om de opsteltijd efficiënt te verkort.

4. Transmissiesysteem

Bij het veranderen van de onderplaatdikte wordt een gesynchroneerde gordel met NSK- of SKF-lagers als hoofdtransmissie gebruikt om de stabiliteit te waarborgen.de roldruk kan snel door de servomotor worden geregeldOndertussen is de machine ook uitgerust met een mechanische codeerder.

6. Positiesysteem en lijmroller

Het gebruik van meerdere sets foto-elektrische sensoren bij de relatieve positie van de bodemplaten,
Beide kanten van de servomotor zijn voorzien van een onafhankelijke compensatie, zodat het bovenste papier en het onderste papier nauwkeurig kunnen worden geplaatst.
Roestvrij staalrol, nooit roest, na nauw slijpen, garandeerde de minimale hoeveelheid lijm gelijkmatig gecoat.

7. Touch-screen-operatiesysteem

Het neemt de gecentraliseerde controle van het touchscreen, realiseert de man-machine dialoog met de high-resolution man-machine interface,en realiseert de real-time dynamische monitoring van de werking en de fout, waardoor het gemakkelijker is om aan te passen en op te lossen

8. Automatisch smeersysteem

Het lager regelmatig smeren om de levensduur ervan te verlengen

Het systeem van voeding van de voornaamste rand (optioneel)

Dit systeem is optioneel, meer geschikt voor grote afmetingen en dikke bodembladen.

Grote zuiginstallatie voor onderpapier(Optioneel)

Dit systeem is voor optie, als uw producten met karton, golfkarton, en 3 of 5 lagen. u kunt dit systeem te kiezen.

Een aantal delen lijst
