180m/min Hoog snelheidsfluitlamineermachine voor het lamineeren van karton voor papier en kartonverpakkingsdozen

              180m/min Hoog snelheidsfluitlamineermachine voor het lamineeren van karton voor papier en kartonverpakkingsdozen

1. Productbeschrijving

1.1 Functie:

Het papier kan worden gelamineerd met karton om de sterkte en dikte van het materiaal of speciale effecten te vergroten.reclameborden en andere doeleinden.

1.2 Structuur:

A. Upper Paper Feeder: Het kan stapels van 120-800 gram papier van bovenaf sturen.

B. Onderste voeding: het kan 0,5 tot 10 mm karton van onderuit sturen.

C. Lijmmechanisme: het gelegde water kan op het gevoerde papier worden aangebracht.

D. Regulerende organisatie - past de twee papieren aan de vastgestelde toleranties.

E. Drukconveyor... drukt het bijgevoegde papier en brengt het naar de leveringsafdeling.

1.3 Beginselen:

Het bovenste papier wordt door de bovenste papiervoerder naar de startdetector van het positioneringsmechanisme voor detectie gestuurd; vervolgens wordt het onderste papier naar buiten gestuurd;nadat het onderpapier is bekleed met lijm op het lijmwiel, het bovenste papier en het onderste papier worden respectievelijk naar de synchrone detectoren aan beide zijden van het papier geleid, na de detectie,de controller berekent de foutwaarde van het papier en het bodempapier, en het servocompensatieapparaat aan beide zijden van het papier compenseert het papier naar een vooraf bepaalde plaats voor splitsing en drukte vervolgens het transportmateriaal.De machine drukt het papier en brengt het naar de aflevermachine om het eindproduct op te halen.

1.4 toepasselijke materialen:

Plakpapier --- 180 ~ 800 g/m dun papier, karton.

Onderpapier---0,5~10 m/m karton, enkelzijdig karton, meerlagig gegolfd papier, parelpapier, honingraatpapier, styrofoampapier.

Kleefstof - hars, enz., pH-waarde tussen 6 ~ 8, kan op de lijm worden aangebracht.

Parameters:

Structurele kenmerken:

◆ Het adopteren van's werelds toonaangevende transmissiebesturingssysteem, alleen nodig om in te voeren papierformaat systeem auto-tuning.

◆ Computersnel monteren, tot 12.000 stuks per uur.

◆ Chuanliu-type luchttoevoerkop, met vier sets voorste sproeiers en vier sets zuigers.

◆ Feida Block maakt gebruik van laagstapel karton, dat het papier op de pallet kan passen, en kan een met spoor geholpen voorstapel installeren

◆ Gebruik meerdere sets elektrische ogen om de voorste positie van de bodemlijn te weten te komen,en maak de servomotor aan beide zijden van het gezicht papier om onafhankelijk te draaien om de bovenste en onderste papier uitlijning compenserenDat is nauwkeurig en soepel.

◆ Een volledig functioneel elektronisch besturingssysteem, dat gebruikmaakt van een mens-machine-interface en een PLC-programma-model, kan automatisch de bedrijfsomstandigheden en de werkregisters detecteren.

◆ Een automatisch lijmopvullingssysteem kan automatisch verloren lijm compenseren en samenwerken met het recyclen van lijm.

Max.snelheid: 17000 vellen/uur

INLEIDING:

1. Onderdrukking met papier


Gebruik geïmporteerd servomotor elektrisch besturingssysteem, met Japan NITTA zuigkracht
band voor het maken van een zuigkrachtomvormer, en band schoongemaakt door een waterrol; gepatenteerd
de technologie om ervoor te zorgen dat golfpapier en karton soepel en eenvoudig worden gebruikt.


2. METALEN voor het voeden van bovenste vellen

Zowel het opheffen van het papier als het voedingsstuk van de hogesnelheidsauto-geïntegreerde voeder kunnen vrij worden aangepast aan zowel dun als dik papier.Zorg ervoor dat het bovenste voedingspapier snel en soepel loopt.


3. ELECTRISCH Systeem

Deze machine is ontworpen in overeenstemming met de Europese CE-voorschriften en zorgt voor de stabiliteit van de machine, een hoog rendement en een laag aantal storingen.zoals een waarschuwing, foutdetectie, storingen en bedrijfssnelheid, enz. op het scherm in één oogopslag.


4. Voorstapel

Het pre-stapel systeem met vooraf ingestelde functie kan via het touchscreen worden ingesteld als papiergrootte en automatisch worden georiënteerd om de opsteltijd efficiënt te verkort.



5. Transmissie

Voor de stabiliteit wordt een gesynchroniseerde gordel met een SKF-lager als hoofdtransmissie gebruikt.De waarde van de demprol en de lijm kan gemakkelijk worden ingesteld door middel van een handvat met een mechanische codeerder.

6.Links-rechts positioneringssysteem

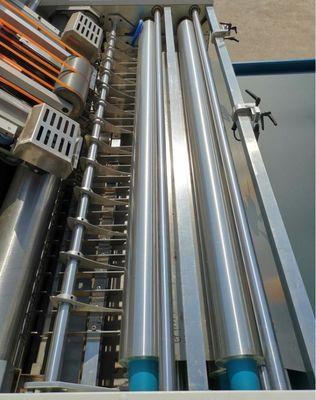

7. Positiesysteem en lijmroller


Het gebruik van meerdere sets foto-elektrische sensoren bij de relatieve positie van de bodemplaten,
Beide kanten van de servomotor worden gecontroleerd om onafhankelijke compensatieacties te verrichten, zodat het bovenste papier en het onderste papier nauwkeurig worden geplaatst.
Roestvrij staal roller, nooit roest, na nauw slijpen,
de minimale hoeveelheid lijm die gelijkmatig is gecoat, is gegarandeerd.
De rol wordt schoongemaakt met een waterrol.


8. Touch-screen-operatiesysteem


Het neemt de gecentraliseerde controle van het touchscreen, realiseert de man-machine dialoog met de high-resolution man-machine interface,en realiseert de real-time dynamische monitoring van de werking en de fout, waardoor het gemakkelijker is om aan te passen en op te lossen



9. LEADING EDGE FOODING SYSTEM ((Optionele)


Dit systeem is optioneel, meer geschikt voor grote afmetingen en dikke bodembladen.


10. Servo-voeder zonder schacht(Optioneel)


Dit systeem is optioneel, meer geschikt voor lange topplaten.

11. Grote zuiginstallatie voor onderpapier(Optioneel)


Dit systeem is voor optie, als uw producten met karton, golfkarton, en 3 of 5 lagen. u kunt dit systeem te kiezen.


12. Automatisch smeersysteem (optioneel)


Het lager regelmatig smeren om de levensduur ervan te verlengen


13. Videobewaking (optioneel)


Met deze optie kan de machine worden gecontroleerd, zodat de bediener niet vaak over de machine hoeft te lopen.

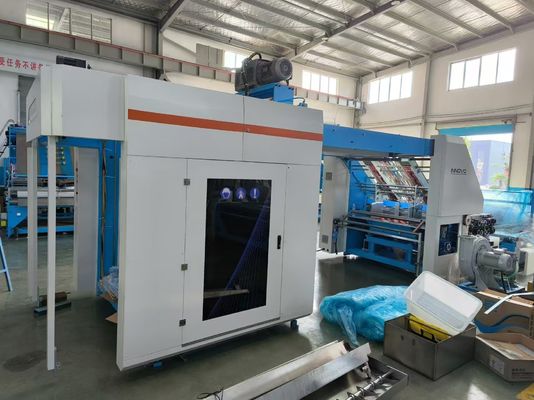

Foto van de machine
