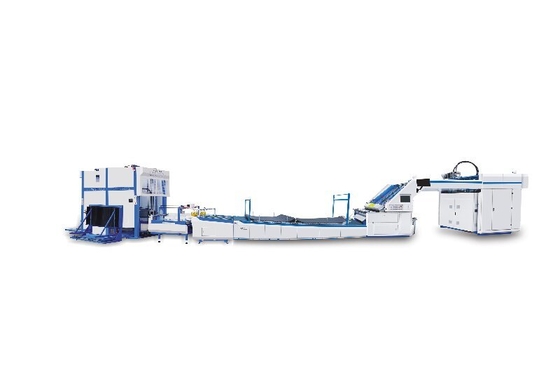

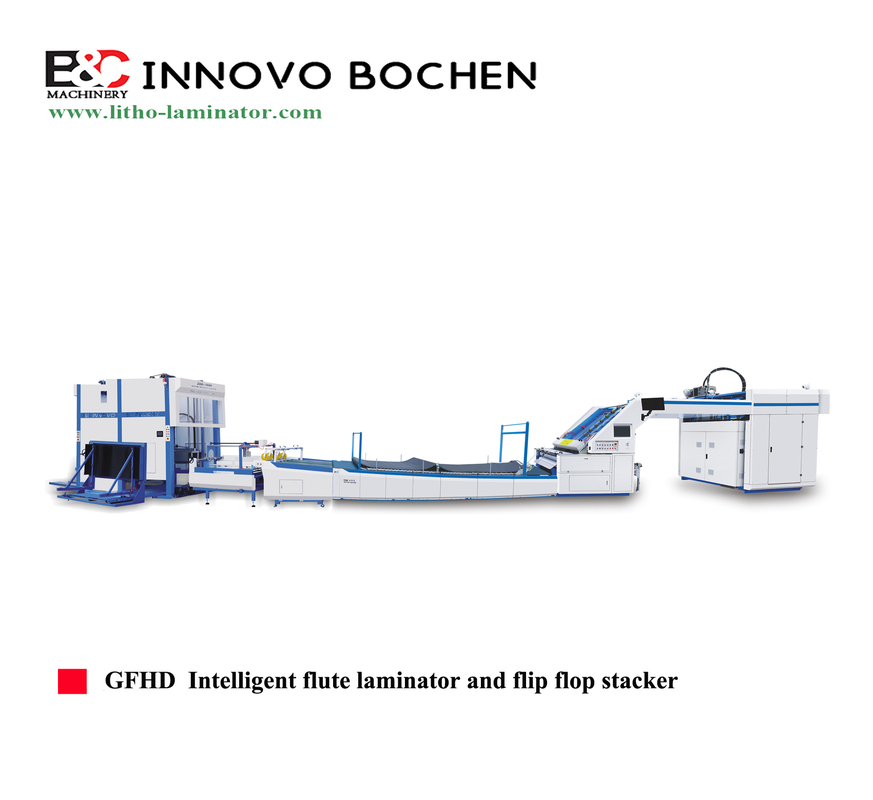

GFHD Intelligente fluitlamineermachine en flip-flop stapelaar















GFH Automatische hogesnelheids fluitlamineermachine





Machine overzicht:

GFH is de nieuwste generatie van automatische hogesnelheids fluitlamineermachines ontwikkeld door ons bedrijf. Het bovenvel van deze machine maakt gebruik van de overlapvoeding, het principe van een offsetpers, en de zijgeleider van het bovenvel maakt gebruik van de bewegingszijgeleider en het principe van servo-papieroppervlaktracking en -correctie. En het ondervel gebruikt twee voorrand systemen, geen persrollen, gebruik hoge stroomzuiging om het papier te voeden, geen druk op het papier. Het kan het beste de originele vorm van het karton behouden. Het kan automatisch de hoogte van het golfkarton detecteren, automatisch de opening tussen de rollen aanpassen, automatisch de hoeveelheid lijm aanpassen en de lamineerrol hoeft niet te worden geschrobd. De maximale lamineersnelheid kan 200 meter/minuut (24.000 vellen/uur) bereiken. Hoge snelheid, hoge efficiëntie en hoge precisie zijn uw ideale keuze.

Prestatiekenmerken:

1. Bovenvel Overlapvoeding + non-stop correctie, hoge snelheid zonder verlies van nauwkeurigheid. Snelheid kan 180 meter/min bereiken.

2. Ondervel Voorrandvoedingssysteem en hoge stroomzuigadsorptievoeding. Het ondervel komt direct in de lijmrol (zonder druk door de rol, het zal de stijfheid van het golfkarton niet vernietigen), waardoor de drukweerstand van het golfkarton wordt gewaarborgd en de hoeveelheid lijm met 30% wordt verminderd, wat niet alleen geld bespaart, maar ook het fenomeen van overmatige lijm oplost.

3. De voorste drukrol is gemaakt van nieuw polyfluorethyleen materiaal, dat vrij kan worden gewassen en vervolgens de arbeidsintensiteit van de operator vermindert.

4. De hele machine heeft geen handvat, elektrische afstelling, automatische diktedetectie, waardoor de kracht van het enkelvoudige werk wordt verminderd en de effectieve werktijd wordt verlengd.

5. Omdat de machine overlapvoeding gebruikt, geen spleetcorrectie zonder te stoppen, is de output per tijdseenheid met 50% toegenomen, wat het stroomverbruik per tijdseenheid aanzienlijk vermindert, en het is echt het verhogen van de productie en energiebesparing.

6. Maakt gebruik van een bovenvel uitlijnsysteem om een hoge nauwkeurigheid te garanderen. De voedingsmodus kan worden gekozen als overlapvel of scheidingsvel.

7. Digitaal ontwerp realiseert automatische aanpassing van de lijmvolume. Automatische aanpassing van de opening van de lijmrol (automatisch afhankelijk van de dikte van het ondervel).

8. Het ontwerp van een grote roestvrijstalen aniloxrol (160 mm in diameter) is stabiel en zeer efficiënt, brengt gelijkmatig aan en bespaart lijmvolume.

9. Automatische detectie van boven- en onderpapier, automatische servo-correctietechnologie. Laat het bovenvel automatisch het ondervel volgen en passen, en de nauwkeurigheid is hoog.

10. Het dubbele hefplatform, we kunnen de pre-stapelaarstructuur gebruiken om de pre-stapel papier in het platform te duwen. We kunnen ook de stapel papier direct in het platform duwen.

11. De multifunctionele rek van het onderpapier is geschikt voor gebogen golfkarton.

12. Gebruik een circulerend lijmsysteem om lijmverlies te verminderen en het lijmhechtingseffect te stabiliseren.

13. Aanpassing met één klik van de hele machine (voer gewoon het papierformaat in).

14. Ordergeheugenfunctie, één klik om de vorige bestelling over te zetten, handig en snel.

15. Videobewaking.

16. Totaal 9 servo's.









SPECIFICATIE:

MODEL	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Max. vel	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Min. vel	360×380mm	360×400mm	500×500mm	500*500mm
Bovenpapierdikte	120-800g	120-800g	120-800g	120-800g
Max. snelheid	200m/min	200m/min	200m/min	200m/min
Precisie	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Vermogen	22KW	25KW	27KW	30KW
Onderpapierdikte	≤10mm (A-F golfkarton) ≥400g karton	≤10mm (A-F golfkarton) ≥400g karton	≤10mm (A-F golfkarton) ≥400g karton	≤10mm (A-F golfkarton) ≥400g karton
Lijmverbruik	B fluit: 15g/㎡ E fluit: 20g/㎡

FILIAAL INTRODUCTIE:
1. ONDERPAPIERVOEDING

Voorrandvoedingssysteem. Geen voedingsdrukstructuur beschadigt het golfkarton niet en verbetert de drukweerstand van het golfkarton. De wielen gebruiken eenrichtingslagers (verminderen de slijtage van rubberen wielen). De brede rubberen wielen zorgen ervoor dat de E-, F- en G-golfkarton niet vervormt. Het kan ook meer dan 400 gsm karton of grijsbord verwerken.

2. BOVENVELVOEDINGSMECHANISME

Uitgerust met een hogesnelheids asloze feeder, en samen met een Becker vacuümpomp. De voor- en achterkant van de feeder worden bestuurd door de servomotor. Na het invoeren van het papierformaat wordt het automatisch gepositioneerd. De voedingsmodus kan kiezen voor overlapvel of scheidingsvel. Maakt gebruik van een bovenvel uitlijnsysteem om een hoge nauwkeurigheid te garanderen.

3.ELEKTRISCH SYSTEEM

Gebruikt voornamelijk het Siemens elektrische systeem om de stabiliteit, hoge efficiëntie en lage uitval van de machine te garanderen. Met behulp van een mens-machine-interface en PLC-combinatie, worden alle informatie op het scherm weergegeven.

Ordergeheugenfunctie, één klik om de vorige bestelling over te zetten, handig en snel.









4. PRE-STAPEL GEDEELTE

Pre-stapel papier onder de voorwaarde van non-stop, verbeter de efficiëntie.
De breedte van de pre-stapelaar wordt bestuurd door de motor, de grootte van het papier wordt automatisch gepositioneerd. Het dubbele hefplatform, we kunnen de pre-stapelaarstructuur gebruiken om de pre-stapel papier in het platform te duwen. We kunnen ook de stapel papier direct in het platform duwen. En het platform kan worden aangepast aan de werkelijke situatie van de papierstapel.





5. POSITIONERINGSSYSTEEM & LIJMROL



Uitgerust met sensoren en een servomotor, bestuurt bovenste vellen om onafhankelijke compensatieactie uit te voeren om een hoge nauwkeurigheid te garanderen. Het ontwerp van een grote roestvrijstalen aniloxrol (160 mm in diameter) is stabiel en zeer efficiënt, brengt gelijkmatig aan en bespaart lijm.

Digitaal ontwerp realiseert automatische aanpassing van de lijmvolume. Automatische aanpassing van de opening van de lijmrol (automatisch afhankelijk van de dikte van het ondervel).



6. AUTOMATISCH SMEERSYSTEEM





Smeer het lager regelmatig om de levensduur van het lager te verlengen en de kosten te besparen.







7. Groot riem bovenvelvoedingssysteem.







Overlapvelvoeding, de snelheid is sneller en loopt stabieler. en meer geschikt voor dun papier. Geen vastlopen tijdens het draaien.

• Nieuw ontwerp drukrol.





Nieuw polyfluorethyleen materiaal voor drukrol, dat vrij kan worden gewassen en geschrobd, en vervolgens de arbeidsintensiteit van de operator vermindert.



• Meetsysteem



Gebruik een zeer nauwkeurig diktemeetapparaat met een servomotor. Alle roldruk wordt automatisch aangepast.







• Zonder druksysteem



Geen drukrol, gebruik een hoge stroomzuigsysteem, het kan de oorspronkelijke stijfheid van het karton behouden. Bescherm het karton beter.



• Bovenvelbrugcorrectiesysteem.

.

Dit systeem is voor bovenvelvoeding in het brugdeel, het kan het bovenvel uitlijnen. Om de papiernauwkeurigheid te versterken.

• Hydraulische hefeenheid.



Gebruik een hydraulisch hefsysteem. Wanneer u op de knop drukt, gaat het omhoog. Het is handig om de lijmrol te wassen.



• Lijmrol gescheiden besturing.



Gebruik één afzonderlijke motor om de lijmrol te besturen, wanneer de machine moet stoppen, stopt de lijmrol niet. Het kan de lijm goed houden, niet overlopen. Dan om lijm te besparen.



• Orderbeheersysteem



Ordergeheugenfunctie. Machine kan de vorige orderrecord opslaan. Wanneer u vorig werk wilt doen. Roep gewoon de vorige bestelling op, de machine past zich automatisch aan deze ordergegevens aan.



• Bovenpapier dubbelveldetectiesysteem



Dit systeem kan bovenpapier detecteren tijdens het draaien om dubbele vellen tegelijkertijd te voorkomen.



Enkele onderdelenlijst



Serie	Onderdeel	Land	Merk
1	Hoofdmotor	Duitsland	Siemens
2	Bewegingscontroller	China	Innovo zelfontwerp
3	Hoofdservo (Yaskawa met transformator)	Japan China	Yaskawa Verchi
4	PLC	Duitsland	Siemens
5	Vacuümdrukpomp	Duitsland	Becker
6	Frequentieomvormer	Duitsland	Siemens
7	Voorste meter servo	Japan	Yaskawa
8	Encoder	Japan	Omron
9	Persmotor	Taiwan	CPG
10	Hoofdmotor breedtemodulatiemotor	Taiwan	CPG
11	Voedingsbreedtemotor	Taiwan	CPG
12	Voedingsmotor	Taiwan	Liming
13	Papiersnelheidsreductiemiddel	Taiwan	Liming
14	Ketting	China	Japan opties
15	Relais	Japan	Omron
16	Opto-elektronische schakelaar	Taiwan	FOTEK
17	Solid-state relais	Taiwan	FOTEK
18	Proximiteitsschakelaars	Japan	Omron
19	Waterniveau relais	Taiwan	FOTEK
20	Schakelaar	Frankrijk	Schneider
21	Lineaire geleider en geleiderail	Taiwan	HIWIN
22	Potentiometer	Japan	TOCOS
23	Knop	Frankrijk	Schneider
24	Remweerstand	Taiwan	TAYEE
25	Touchscreen	Taiwan	WEINVIEW
26	Luchtschakelaar	Frankrijk	Schneider
27	Thermorelais	Frankrijk	Schneider
28	DC-voedingssysteem	Taiwan	Mingwei















ZSD stapelkeermachine

Productintroductie

De stapelmachine is een accessoireproduct van de fluitlamineermachine, die een langzame papiertafel, een stapel papiertafels, een keertafel en een papierontvangsttafel omvat. Waarbij het papier via de langzame voedingstafel is verbonden met de crêpepapierunit, en het papier in een papierstapel wordt gestapeld en vervolgens in de keertafel wordt gestuurd, en het papierstapelkeermechanisme in de keertafel wordt gebruikt om de papierstapel eenmaal te keren en naar de keertafel te draaien.

Het bovenste deel wordt door het riemtransportmechanisme in het papierseparatiemechanisme gevoerd en komt vervolgens in de bovenkant van de ontvangsttafel. Nadat het hele papier is afgewerkt, wordt het papier op de pallet van de ontvangsttafel gedropt, waardoor volledig automatisch papier tellen, papier keren en papier stapelen wordt bereikt. Het heeft de voordelen van het platmaken en aanbrengen van papier en het aanzienlijk verminderen van de mankrachtvereisten en het effectief verbeteren van de efficiëntie van de papierlevering, waardoor de handmatige leveringsintensiteit wordt verminderd.

Prestatiekenmerken
A. De pallet kan automatisch in de machine worden geduwd.
B. Passend bij een fluitlamineermachine met een snelheid van 12.000 stuks/uur.
C. De flip-modus kan worden gewijzigd om te voorkomen dat het papier kromtrekt.
D. Non-stop verzamelfunctie om de productie-efficiëntie te verbeteren.
E. Verminder arbeid en verminder de arbeidsintensiteit.
F. Papier kan netjes worden getikt en in een stapel worden gestapeld.
G. Machine kan worden gecombineerd met fluitlamineermachines van verschillende fabrikanten.
H. Papier kan van achteren of opzij komen.
I. Aanpassing met één klik (voer gewoon het papierformaat in).
J. Videobewaking (optioneel).
Parameters:

Model	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Max. papierformaat	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Min. papierformaat	420*450mm	420*450mm	420*450mm	420*450mm
Snelheid	12000 stuks/uur
Vermogen	8kw	10kw	16kw	16kw
Machinegewicht	4000kg	4000kg	4500kg	4500kg
Spanning	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Afmeting	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Filiaal Introductie

1. Separator Unit

Dit onderdeel heeft een versnellingsfunctie om de vellen snel te scheiden. Tegelijkertijd kunnen operators ongeschikte producten eruit halen.
2. Tell en Stapelaar

Dit onderdeel kan het papier netjes tikken en eruit sturen. De hoogte van de papierstapelaar kan worden aangepast door de sensorpositie.

3. Keerapparaat

Dit onderdeel kan het papier naar de aflevertabel sturen, en de werking van dit onderdeel wordt bestuurd door een servomotor. Daarnaast kunnen we ook de flip-modus in het scherm aanpassen.

4. Aflevertabel

Dit onderdeel kan het papier netjes tikken en in een papierstapel stapelen. Het heeft een non-stop afleverfunctie.
5. Touchscreen

Hier kunnen we het papierformaat instellen, de oriëntatie wordt automatisch aangepast.

Opties:
1. Automatische uitgang

Dit vloerrolapparaat kan de papierstapel automatisch uitvoeren.





2. Automatische lade lader



Dit apparaat duwt de lade automatisch in de machine voor een gemakkelijke bediening.
