Plaat-op-plaat lamineermachine met servo-besturing voor het lamineeren van 5Ply gegolfd papier en meerdere lamineersoorten

• Laminaten: combinaties van twee golfplaten en een van de bovenste platen voor de vervaardiging van 2-laag-, 3-laag-, 4-laag-, 5-laag-, 7-laagproducten
• Verwerkt verschillende soorten laminaat: golfgroot + golfgroot + karton, golfgroot + karton, karton + grijs karton + karton, enz.
• Automatische papierdetectie met servocorrectie-technologie voor een nauwkeurige top-onder uitlijning van papier
• Geïmporteerd servomotorbesturingssysteem met Japan NITTA zuigriem en loodrandvoeding
• Multifunktioneel rek voor gebogen gegolfde materialen
• 160 mm kleefrol van roestvrij staal met fijn anilox slijpen voor een gelijkmatige coating
• Doppelgebruiksophefplatform met pre-stackerstructuur
• Rollen, bekleed met polyethyleen, voor automatische afgifte van lijm
• Circulerende lijm vermindert afval en stabiliseert de hechting
• Een-touch-machine-instelling via papiergrootte-invoer
• Geïntegreerd videobewakingssysteem

• Geavanceerd transmissiebesturingssysteem met automatische aanpassing van het papierformaat
• Elektronisch geautomatiseerde snelheidsinstallatie (tot en met 12.000 stuks per uur)
• Luchttoevoerkop van het Chuanliu-type met meerdere mondstukken
• Feida Block-systeem voor het verwerken van laagstapel karton
• Meerdere elektrische ogen voor nauwkeurige papierlijning
• Volledig functionerende elektronische besturing met HMI- en PLC-monitoring
• Automatische opvulling van lijm met recycling systeem

Detail weergave

1. Touchscreen besturing

Zet het aanraakscherm in, de grootte wordt automatisch aangepast.


Met de zijdelingse meting maakt de lamineernauwkeurigheid hoger en met Yaskawa twee servos om de lamineernauwkeurigheid te behouden.

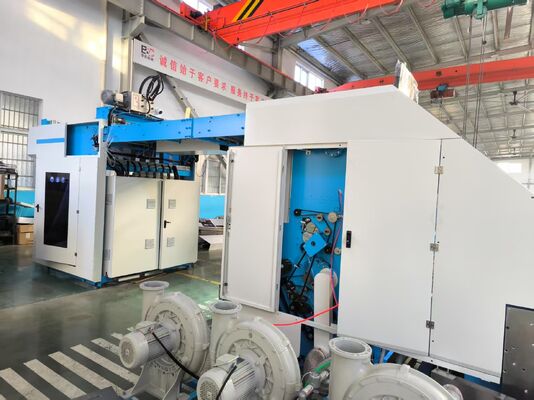

4Elektrische configuratie.

Voornamelijk gebruikuitgevoerdHet apparaat is voorzien van een elektrisch systeem om de stabiliteit van de machine, de hoge efficiëntie en een laag aantal storingen te garanderen.

1. De machine is uitgerust met 13 servomotoren, waardoor volledige servomotorregeling wordt bereikt.
2. De in Duitsland geëxporteerde PLC zorgt voor stabiliteit en duurzaamheid.
3. Alle elektrische apparaten zijn in één bedieningskast geplaatst, waardoor het onderhoud gemakkelijker wordt.

1. Met behulp van vier hoge-definitiecamera's wordt de werking van de machine voortdurend gecontroleerd.
2. De persrollers zijn gemaakt van speciale materialen om de risicovolle werking van handschrobben te voorkomen. De diameter van de drukroltrommel is 150 mm.
3. Een afstandsbediening is naast de roller geplaatst.

6Het kan het papier stabieler voeden.

1. Met hoge snelheidServo voeder, De voor- en achterkant vanfeEerderworden bestuurd door de servomotor.Na het invoeren van de papiergrootte wordt deze automatisch geplaatst.het opheffen van papier endoorstuurzuigerkan zich vrij aanpassen om ervoor te zorgen dat, of dik of dun
   Het papier kan snel en soepel worden geleverd.

2.Becker.vacuümpomp.
3- Uitgerust met een dubbel detectiesysteem.

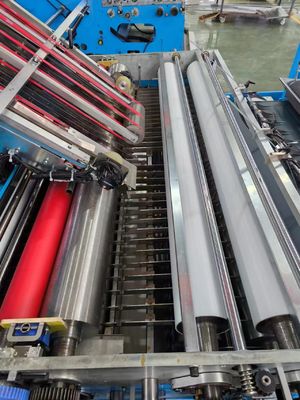

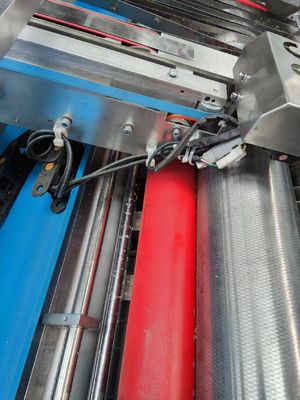

7Roestvrij staal anilox lijmrol ((Even lijm)

1. Uitgerust met sensors en servomotor, controle topplaten om onafhankelijke compensatie actie te doenom een hoge nauwkeurigheid te garanderen.
2. Het ontwerp van het grote roestvrij staalaniloxroller (160 mm diameter) is stabiel en zeer efficiënt, gelijkmatig bedekken en het volume van de lijm verminderen.
3. Gebruik een circulerend lijmsysteem om het lijmverlies te verminderen en het lijmadhesiefect te stabiliseren.
4. De unieke lijmbeveiligingsinrichting maakt het mogelijk de lijm te laten circuleren of volledig te sluiten zonder circulatie.en de selectieopties zijn uitgebreider.

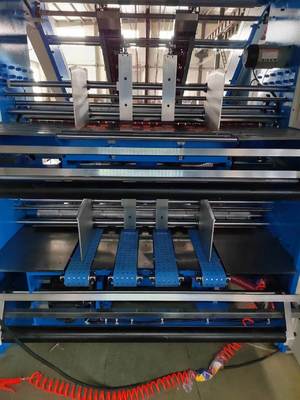

8Voorstapelingssysteem.

1. Pre-stapel stapel papier onder de voorwaarde van non-stop, verbetering van de efficiëntie. De breedte van de voor- Stacker.wordt bestuurd door de motor, de grootte van het papier wordt automatisch geplaatst.
2. Het hefplatform voor tweeledig gebruik, wijkan de pre-- Stacker.de pre-stapel papier in het platform te duwen.
3. We kunnen ookHet platform kan worden gebruikt om de stapel papier rechtstreeks in het platform te duwen. De aanpassingen zijn gebaseerd op de werkelijke situatie van de papierstapel.
4. Het platform op de tweede verdieping kan automatisch links en rechts bewegen.

1. Het lager regelmatig smeren om de levensduur ervan te verlengenen de kosten besparen.
2. Hoogstroomventilatoren kunnen gemakkelijker worden bediend voor gegolfde materialen die zijn vervormd.

10.Regeling van de roldruk door servo en dikte meet systeem

1. Het systeem heeft een afzonderlijk besturingssysteem voor de lijmmotor en de hoofdmotor.die niet alleen elektriciteit bespaart, maar ook het overstromen van lijm voorkomt.
2. Uitgerust met een volledig intelligent aanpassingssysteem, kan het de papiergrootte intelligent aanpassen.Implementatie van de snelle bestelwisseling
3. Automatisch dikte-detectiesysteem voor omslagpagina'sEr is geen handmatige meting van de dikte nodig.

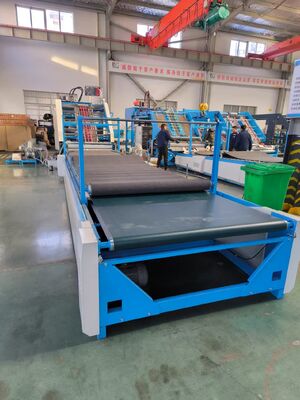

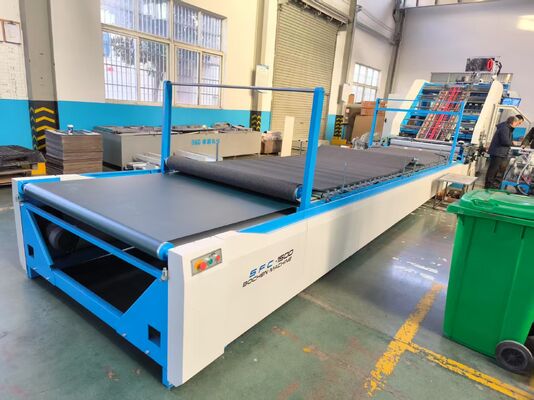

11- Drukkend transportsystem.

8 meter lange persconveyor, maakt de eindproducten drogen sneller en houd de producten van goede kwaliteit. en onderkant met beweegbare roller, gemakkelijk te verplaatsen. het is gemakkelijker te bedienen.
